  Tiefladewagen-Drehgestell SBB TLW 50

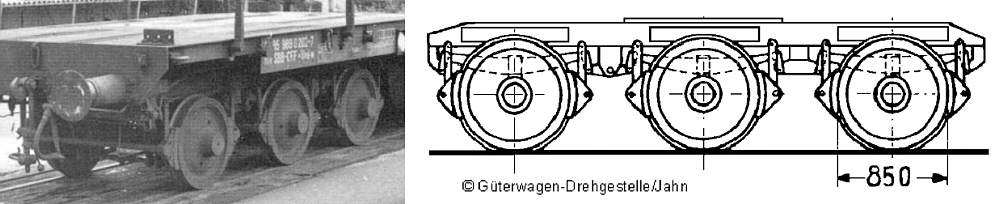

  Foto: SBB Generalsekretariat (Hrsg.): SBB Güterwagen/CFF Wagons de marchandises. Bern 1985, Seite 69, Skizze: Güterwagen-Drehgstelle/Jahn

Geschweißtes Drehgestell mit Scheibenrädern. Innenlager-Rahmen mit profilartigen Langträgern (statt Seitenwangen) und Achshalterblechen. An Laschen aufgehängte Blattfedern. Ausgleichshebel zwischen den beiden inneren Achsen. Achsstand 2 x 1500 mm, Gesamtachsstand 3,00 m, Laufkreisdurchmesser 850 mm. Auf alle Achsen beidseitig wirkende, einklötzige Druckluftbremse.

Verwendung
Diese Drehgestelle wurden unter den 1950  von der Eisenbaugesellschaft Zürich gebauten Tiefladewagen SBB O 74774 und 74775 verwendet. Spätere Wagennummern: O  73223 und 73224, .Uaai-w/.Uai-w 21/31/85 989 0 202 und 203, Uaaikk-w 31/82 993 1 002 und 003. In der SBB Güterwagen-Broschüre von 1985 sind noch beide Wagen aufgeführt, in der Sammlung der Typenskizzen von 1990 ist nur noch der Wagen 31 85 993 1 002 enthalten.

Dieses und die nachfolgenden Tiefladewagen-Drehgestelle weisen zahlreiche gemeinsame Merkmale auf. Daher liegt die Vermutung nahe, dass diese Drehgestelle im gleichen Konstruktionsbüro (SWS?), im Auftrag der SBB entwickelt wurden und die Rechte dafür bei den SBB liegen.

Daten
Datenblatt
Quellen:
Kagerbauer, Hugo: Persönliche Mitteilungen
SBB Generalsekretariat (Hrsg.): SBB Güterwagen/CFF Wagons de marchandises. Bern 1985
Schweizerische Bundesbahnen/Chemins de fer fédéraux suisses, Zugförderung und Werkstätten/Traction et ateliers: Güterwagen-Typen, Maßstab 1 : 100/Types des wagons, Echelle 1: 100, Reglement 401.31; Bern, Januar 1990
