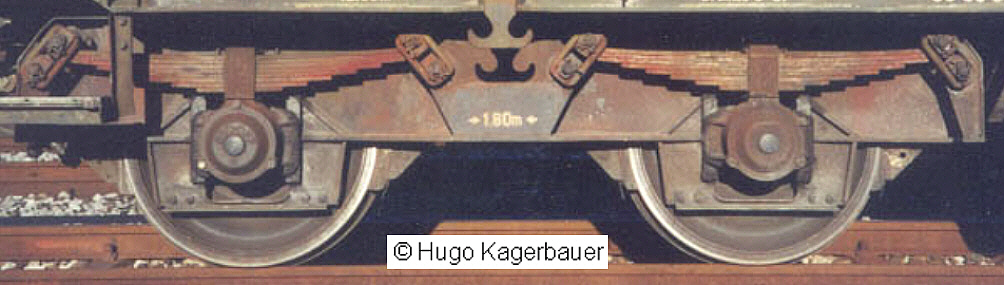

  Drehgestell JMR 67
  Foto: Hugo Kagerbauer


Aus dem Drehgestell JMR 66 unter Beachtung der Hüllraum-Anforderungen (für den vorgesehenen nachträglichen Einbau einer Automatik-Kupplung in das Wagenuntergestell)  abgeleitetes Drehgestell mit kürzerem Achsstand.


Geschweißtes Kastenrahmen-Drehgestell aus Profilen, flachen und geschmiedeten Blechen.
Seitenwangen mit angesetzten Achshalterblechen, Verstärkungsrippen zwischen den Ecken der Achshalterblechen und den Achsführungsausschnitten. U-Profile (Flansche nach innen gerichtet) als Kopfquerträger. Achsstand 1,80 m, Laufkreisdurchmesser 920 mm. 8-lagige Blattfedern, aufgehängt an Kurzschaken. Beidseitig auf beide Achsen wirkende, einklötzige Luftdruckbremse. Auf Grund des Kurzschaken-Gehänges ist nur eine Höchstgeschwindigkeit von 90 km/h zulässig.

Verwendung
Diese Drehgestelle wurden für lediglich 10 Klinkerwagen verwendet, die JMR im Jahr 1967 für die Cementwerke Vigier AG gebaut hat (560801 P bis 810 P). Die aktuell als Falls 84 85 667 6 200 bis 205 (ex 84 85 667 6 100 bis 105, ex 560 801 P bis 806 P) geführten Wagen erhielten 1996 Y 25 Cssm Drehgestelle. Die anderen vier Wagen (Fall 84 85 667 6 106 bis 109) wurden im Jahr 2009 ausgemustert und zerlegt. (Siehe auch die ausführliche Dokumentation von Urs G. Berger).


Daten
Datenblatt

Quellen:
Berger, Urs G.: Persönliche Mitteilungen
Berger, Urs G.: Die vierachsigen Kieswagen (mit Schwerkraftenlad & CH-Immatrikulation) 1962 - 2012 (= D70, Dokumentationen der SCC-Gruppe des Vereins DSF), Frick 2012 (www.containercars.ch)
Josef Meyer Waggon AG, Rheinfelden: Verzeichnis der Drehgestellbauarten ab 1960 der normalspurigen CH-immatrikulierten Güterwagen, Ausgabe Juli 2002 (firmeninterne Dokumentation)
Kaderli, Peter: Persönliche Mitteilungen

Kagerbauer, Hugo: Persönliche Mitteilungen
