Gruppe 2.4.: Geschweißte Ausführung, ovale Seitenwangen (mit geschlossenen Achshaltern), Sonderausführungen (Export, andere Spurweiten)

Serie AD 15 - Serie AD 17 - Serie AD 18 - Serie AD 19 - Serie AD 21 - Serie AD 23 - Serie AD 25 - Serie AD 28

Übersicht 6: Arbel Diamond Gruppe 2,4, oval, Export, andere Spurweiten



2.4.1 - Serie AD 15 (Breitspur, Spanien)


Abb. 27: Drehgestell AD 15 (Spurweite 1668 mm <Voie Espagnole>, 16 t Radsatzlast, SKF Rollenlager, flache Drehpfanne,
8 <+ 8 innere> Schraubenfedern, Federdämpfung: a leviers articulés, 8 Bremsklotzsohlen);
[2, Ausführung AD 15-RA8, Diagramm 33119, datiert 9. 10. 58], Bearbeitung G-D

Die Ausführung nach Diagramm 33137 (datiert: 20. 2. 61) unterscheidet sich von der Ausführung nach Diagramm 33119 durch die Anordnung der Bremssklotzsohlen und die Bauweise der Federdämpfung.


2.4.2 - Serie AD 17 (Regelspur, Argentinien)


Abb. 28: Drehgestell AD 17 (12,5 t Radsatzlast, argentinische Gleitachslager, flacher Drehteller, 8 <+ 8 innere> Schraubenfedern, Reibungsdämpfer,
4 Bremsklotzsohlen); [2, Ausführung AD 17-OA4, Diagramm 33124, datiert 29. 10. 58], Bearbeitung G-D


2.4.3 - Serie AD 18 (Breitspur, Argentinien)


Abb. 29: Drehgestell AD 18 (18 t Radsatzlast, argentinische Gleitachslager, flache Drehpfanne, 8 <+ 8 innere> Schraubenfedern, Reibungskeile,
4 Bremsklotzsohlen); [2, Ausführung AD 18-OA4, Diagramm 33125, datiert 12. 11. 58], Bearbeitung G-D


2.4.4 - Serie AD 19 (Meterspur)


Abb. 30: Drehgestell AD 19 (12,5 t Radsatzlast, Achslager <à cousinets>, flache Drehpfanne, 8 <+ 8 innere> Schraubenfedern, Reibungsdämpfer,
4 Bremsklotzsohlen); [2, Ausführung AD 19-IA4, Diagramm 33126, datiert 28. 11. 60], Bearbeitung G-D


2.4.5 - Serie AD 21 (Kapspur)


Abb. 31: Drehgestell AD 21 (12,5 t Radsatzlast, Achslager 'à cousinets', flache Drehpfanne, 8 <+ 8 innere> Schraubenfedern, Reibungsdämpfer,
4 Bremsklotzsohlen - Drehpfannenträger aus gekanteten Blechen <Traverse danseuse en plié>);
[2, Ausführung AD 21-IA4, Diagramm 33132, datiert 31. 10. 60], Bearbeitung G-D


2.4.6 - Serie AD 23 (Meterspur)


Abb. 32: Drehgestell AD 23 (Gleitachslager, flache Drehpfanne, 8 <+ 8 innere> Schraubenfedern, Reibungsdämpfer, 4 Bremsklotzsohlen);
[2, Ausführung AD 23-CA4, Diagramm 33138, datiert 27. 2. 61], Bearbeitung G-D


2.4.7 - Serie AD 25 (Meterspur)


Abb. 33: Drehgestell AD 25 (15 t Radsatzlast, Isothermos-Achslager , flache Drehpfanne, 2 x 3 quergestellte Vollellyptikfedern
<par 2 groupes de ressorts à pincettes, chaque groupe comprenant 6 élèments de ressort>, 4 Bremsklotzsohlen);
[2, Ausführung AD 25-I4, Diagramm 33118, datiert 9. 10. 58], Bearbeitung G-D



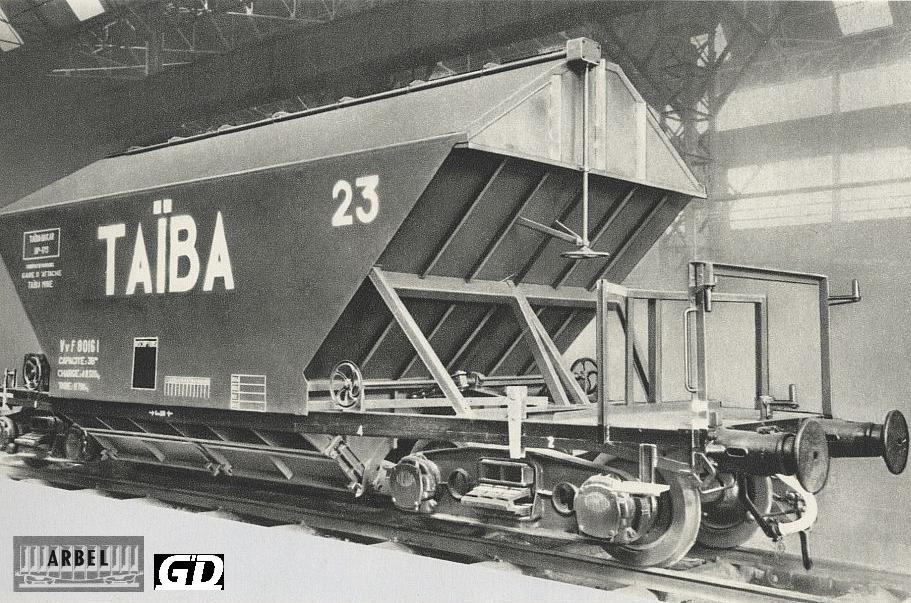

Abb. 34: Drehgestell AD 25, eingesetzt bei meterspurigem Selbstentladewagen der 1957 gegründeten CSPT (Compagnie sénégalaise des
phosphates de Taïba [11]) VyF 80161/Taïba 23; [8, S. 14], Bearbeitung G-D

Die Drehgestelle der Serie AD 25 (gemäß Diagramm 33134, datiert 10. 1. 61, ebenfalls als 'AD 25-IA4' bezeichnet) sind mit Athermos-Achslagern, 8 <+ 8 innere> Schraubenfedern und Reibungsdämpfern <a leviers articulés à chaque extrémitè de la traverse danseuse> ausgestattet.


2.4.8 - Serie AD 28 (Kapspur)

Die Drehgestelle der Serie AD 28 (Diagramm 33130, datiert 30. 6. 59, 16 t Radsatzlast) sind - bis auf die Spurweite - weitgehend identisch mit den Drehgestellen der Serie AD 25 in der Ausführung mit quergestellten Vollellyptikfedern.

Quellen:
Sambourg Patrick: Persönliche Mitteilung (Mai 2022)
[1] NN: Arbel-Diamond Bogie for Wagons (in: The Locomotive, April 1955, Sammlung Bengt Dahlberg, August 2004)
[2] ARBEL: Plans descriptifs de les bogies - 1952 - 1963. Slg. Patrick Sambourg (= Datenblätter mit Skizzen)
[3] Groupe Français pour Fourniture de Matériel de Chemin de fer: Catalogue (= Production of the Groupe Français consisting of ANF, Arbel, Brissonneau & Lotz, Carel & Fouché, Fauvet-Girel, Société Franco-Belge etc., engl., 56 p.) Paris, 1951
https://gibitrains.pagesperso-orange.fr/documents/pdf/gf_1951.pdf   - abgerufen am 11. 02. 2023
[4] Loco-Revue: SNCF Dokumentaire, Les wagons SW (= Loco Revue, n°158 décembre 1956, p. 388 f)
http://fr.1001mags.com/parution/loco-revue/numero-158-decembre-1956/page-30-31-texte-integral   - abgerufen am 11. 02. 2023
[5] Albert, Francis: Mitteilung im Forum "Les Amis des Wagons"/Les Bogies im April 2008
[6] Lenoir, Albert (= Erfinder): Procédé et dispositif d'amortissement de suspensions élastiques et leurs applications (= Patent FR 82179E, veröffentlicht am 17. 3. 1961)
https://worldwide.espacenet.com/patent/search/family/027445149/publication/FR82179E?q=FR%2082179  - abgerufen am 11. 04. 2023
[7] Rowagg Eisenbahnbedarf GmbH: Katalog "Technische Angaben", Düsseldorf 1974 (Sammlung Per Topp Nielsen)
[8] ARBEL: Matériel Roulant. Ferroviaire - Minier – Routier. (= 28-seitiger Prospekt zum Arbel - Produktionsprogramm, veröffentlicht um 1965)
https://www.deutschefotothek.de/documents/obj/86004291   - abgerufen am 11. 04. 2023
[9] ARBEL: Bogie type AD 14. (Prospekt, Sammlung Bengt Dahlberg, November 2014)
[10] Philippe Marassé: Très tôt, on charge la bauxite dans des wagons spécialisés (= Ferrovissime n°59 avril 2013, p.70f)
http://fr.1001mags.com/parution/ferrovissime/numero-59-avril-2013/page-70-71-texte-integral   - abgerufen am 13. 04. 2023
[11] Wikipedia: Compagnie sénégalaise des phosphates de Taïba:
https://fr.wikipedia.org/wiki/Compagnie_s%C3%A9n%C3%A9galaise_des_phosphates_de_Ta%C3%AFba  - abgerufen 21. 04. 2023
[12] UIC: Lexique général des termes ferroviaires. Paris/Karlsruhe, 1975

Zur Geschichte der Etablissements Arbel Douai:
Callite, Anne: Une entreprise en territoire occupé : Arbel à Douai (1914 - 1919).
(in: Revue d’histoire des chemins de fer 35/2006) - abgerufen am 30. 4. 2023
Deschamps, Franck: Présentation du groupe Arbel
http://www.deschamps-web.com/site/rapport/afr/presentation/presentation.html  - abgerufen am 30. 4. 2023
Wikipedia: Titagarh Wagons - Arbel Fauvet Rail
https://fr.wikipedia.org/wiki/Titagarh_Wagons_-_Arbel_Fauvet_Rail  - abgerufen am 30. 4. 2023
Archives nationales du monde du travail: Arbel (Établissements, filiales et famille)
https://recherche-anmt.culture.gouv.fr/ark:/60879/827875 - abgerufen am 30. 4. 2023


Weitere Quellen:
TchouTchou Papa: Devenez incollable sur la boite d'essieu!
https://tchoutchoupapa.blogspot.com/2017/10/devenez-incollable-sur-la-boite-dessieu.html - abgerufen 5. 07. 2023
Desplanques, Gilbert; Durochat, Michel: Organes de Roulements - Les Essieux
http://actgv.fr/wp-content/uploads/2015/08/Boite-dessieux.pdf - abgerufen 5. 07. 2023
